外付けスピーカーを鳴らしてみよう！ 製作例３，４
VEエルボ（VEL-22J）：未来工業 3pcs
VEカップリング（PVF-16J）：未来工業 2pcs
VE2号コネクタ（2K-28J）：未来工業 1pcs
VEノーマルベント（N-16J）：未来工業 1pcs
台つきサドル（SPF-16J）：未来工業 2pcs
（電設用VE管、ホームセンタで購入可能）
フォリオ ボウル（品番：1014）ホワイト：イノマタ化学 1pcs
（100円ショップ セリアで購入可能）

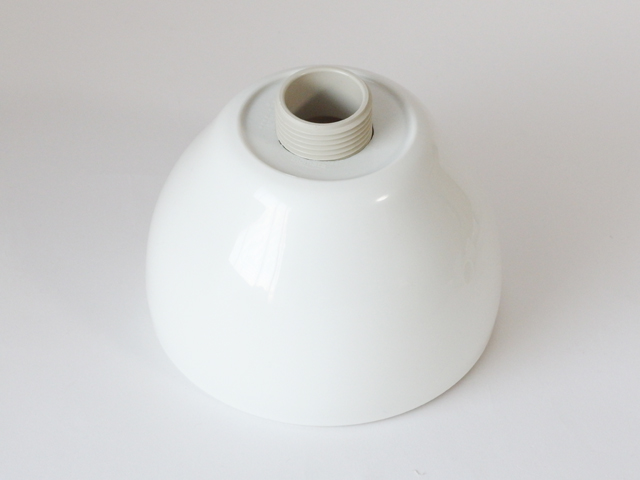

ボウルの底部にVE2号コネクタ（2K-28J）を取り
付けるためのΦ33mmの穴を開けます。

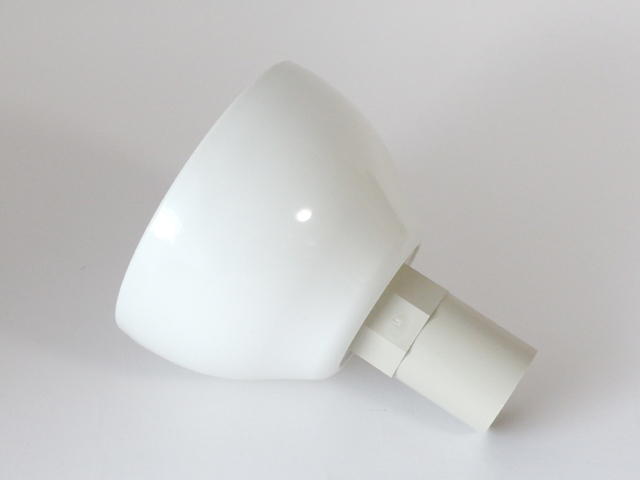

ボールにVE2号コネクタ（2K-28J）を取り付け
ます。この部分がホーンになります。

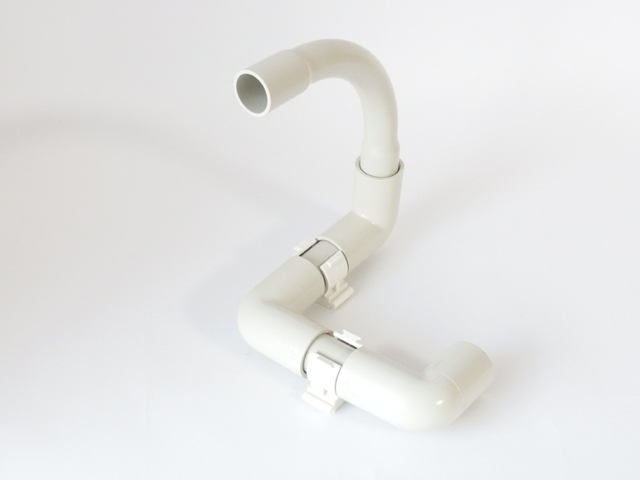

写真と同じようにVE管パーツをつなぎ合わせて、共鳴管を作ります。
上からVEノーマルベント（N-16J）－VEエルボ
（VEL-22J）－VEカップリング（PVF-16J）－
VEエルボ（VEL-22J）－VEカップリング（PVF-
16J）－VEエルボ（VEL-22J）の順番につなげ、
VEカップリング（PVF-16J）２か所に台つき
サドル（SPF-16J）を取り付けてください。
最後にホーンとスピーカーモジュールを共鳴管に
つなぎ合わせて完成します。
製作例4はボールで作ったホーンの中に製作例1，2にて使用した２番目のホーン（ハイ
スピードロート）を組み合わせた2重構造にします。
初めに加工する前に、製作例3のホーンに２番目のホーン（ハイスピードロート）を入れて、前後に
移動させながら音声が明瞭になる位置を確認して
ください。
写真は２番目のホーン（ハイスピードロート）の
突起部端部がボールで作ったホーンの端部に来る
ようにセットしました。この位置を中心に前後に
移動させてみてください。

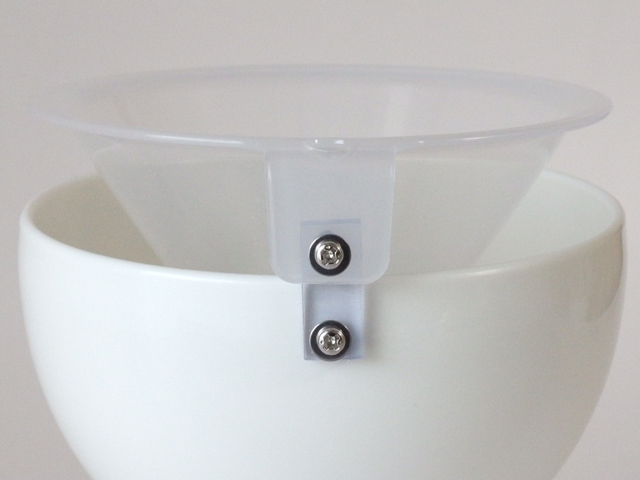

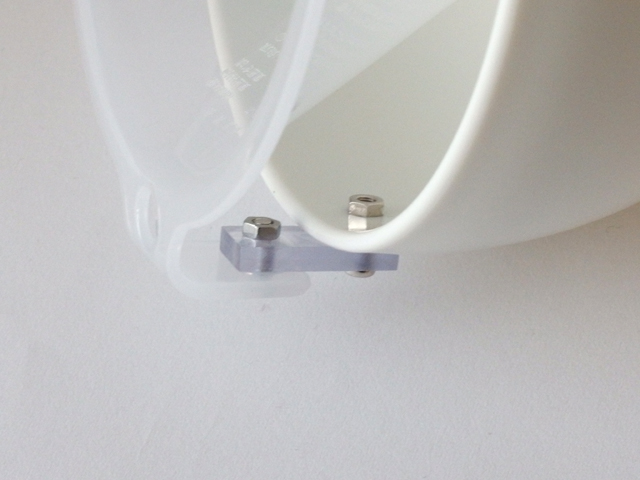

これらのホーンは、写真のような厚さ4～5mmのジョイント（樹脂、金属で可）を別に製作して、
明瞭になる位置に合わせてねじ止めの穴を開けて
取り付け、ホーンを固定してください。
このようなホーンができあがります。
製作例3に2重構造のホーンを取り付けて完成
します。
ホーンの間隔を細かく調整することによって、
低音から高音にわたってバランスがとれた音質が
再現され、さらに明瞭度が高い音声を聞き取る
ことができます。
