外付けスピーカーを鳴らしてみよう！ 製作例２
VEエルボ（VEL-22J）：未来工業 1pcs
VEカップリング（PVF-16J）：未来工業 1pcs
（電設用VE管、ホームセンタで購入可能）
ハイスピードロート：ナカヤ化学 1pcs
（100円ショップ セリアで購入可能）

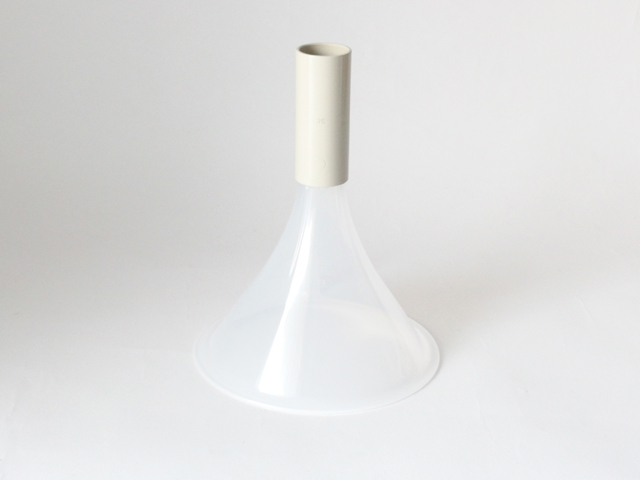

ホーン（ハイスピードロート）にVEカップリング
（PVF-16J）を取り付けて、セロハンテープで
仮止めします。
（音出しの結果が良ければ接着剤で固定します）

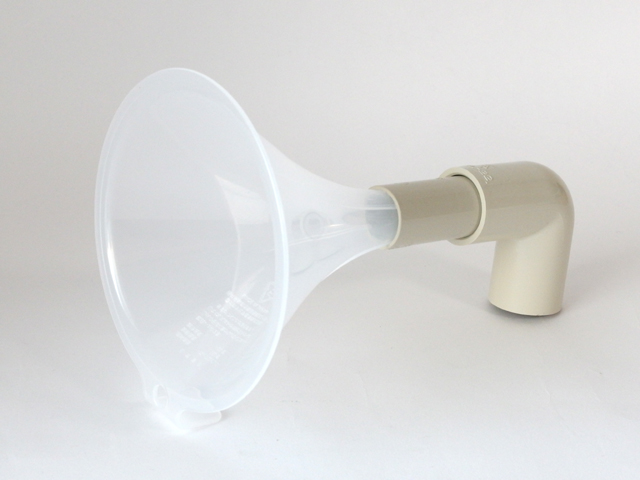

VEカップリング（PVF-16J）の片端にVEエルボ
（VEL-22J）を取り付けます。
スピーカーモジュールに取り付けて完成です。
VEカップリングとVEエルボで構成された共鳴管が
高音域を強調させる役目を果たすため、製作例1
より音声が聞き取りやすくなります。
もし、ホーンとVEカップリングを固定する時は、
ポリプロピレンが接着できるプラスチック用途
（プライマーを塗布するタイプ）接着剤をお選びください。
さらに音声の明瞭度を高める場合は、続いて製作例3，4にチャレンジされることをお勧め
いたします。
