【販売終了】無電源ラジオ FPR-203(完成品)

Youtube

リンク:で きた!完全無電源で外部アンテナを使わずにスピーカーでラジオを聴いてみた


何と、外部アンテナが要らない無電源スピーカラジオができました!

FPR-203 青FPR-203 ピンク
FPR-203 紫FPR-203 黄色


強電界地域において、付属スピーカ(どんぶり♪スピーカ)を使用して外部アンテナを
使わずにラジオ放送を受信することができます。
付属スピーカ(どんぶり♪スピーカ)のボディカラーは4色をリリースしました。

また、ロングワイヤーアンテナなどの外部アンテナを使用できるように、外部アンテナ
端子とアース端子を用意しています。強電界地域でなくとも、外部アンテナを張ること
ができる環境ならば、スピーカからラジオ局の受信を試すことができます。

さらに、従来品と同様にセラミックイヤホンによる受信もできます。受信感度は前モデル
(FPR-202)より向上していますので、強力にラジオ局を受信することができます。

お手元のポケットラジオ(6~8石スーパーラジオ相当)の受信状況から、FPR-203の
受信性能を予想することができます。
ポケットラジオで”強力に聞こえる”、”普通に聞こえる”ぐらいの中波 ラジオ放送局ならば、
室内でもFPR-203でおおよそ受信できます。

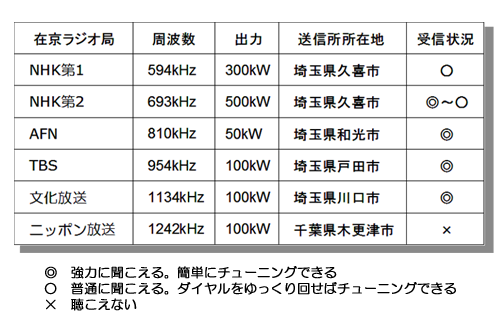

<東京・北区 荒川土手にてスピーカを用いた主観評価を行った時の受信状況>

FPR-203 主観評価


New
FPR-203 ご使用方法 (取扱説明書)はこちら → FPR-203  ご使用方 法



特徴

 ●強電界地域において、付属スピーカを使用してラジオ放送を受信可能。
  音圧が高いセラミックスピーカを使用した、新開発の”どんぶり♪スピーカ”の
  採用により、強電界地域において外部アンテナを使わずにラジオ放送の受信が
  実現しました。

 ●アンテナコイル長さを従来比20%縮小。
  アンテナコイルの長さを短くすると、単純にラジオの受信感度が低下しますが、
  フェライトロットの最適化とコイル形状の工夫により、アンテナコイル長さを
  従来比(FPR-203比)20%も縮小できました。

 ●ラジオ回路の仕様最適化で、中波ラジオの受 信感度をさらに向上。
  同調回路から検波・音声回路まで、電力ロスの低減を徹底的に追求することにより、
  付属スピーカを使用してラジオ放送を受信できるほどの感度を向上させました。

 ●超強電界における出力飽和を対策。
  ラジオ送信所周辺の超強電界地域においても正常に受信ができるように、
  飽和対策を施しています。


(注)・強電界地域において、外部アンテナを使わずに放送を受信することができます。
   ・ご利用される地域や場所によって、受信性能が大きく変わります。
   ・お客様が期待される性能や目的を達成することに対する保証はしかねます。
   ・当商品はトランジスタ等による増幅機能を有していません。



概略仕様

 アンテナコイル
  コイル材   フェライトロッド
  コイル線   リッツ線
  外形     長さ 250mm 直径 30mm

 同調回路
  回路構成   複同調LC共振回路
  ポリバリコン 2連 max.260pF

 検波回路
  ダイオード  低順方向電圧,低逆方向リーク電流ダイオード

 音声回路
  スピーカ   セラミックスピーカ
  イヤホン   セラミックイヤホン

 セット外形   W250mm × H95mm × D88mm(ラジオ本体・突起部含む)
         W110mm × H118mm × D65mm(付属スピーカ・配線除く)
 セット重さ   約430g(ラジオ本体)
         約105g(付属スピーカ)

New
FPR-203 ご使用方法 (取扱説明書)はこちら → FPR-203  ご使用方 法

無電源ラジオの技術解説についてはこちら → 技術解説ページ
