【販売終了】無電源ラジオ FPR-201（完成品）
リンク：電 池と外部アンテナが要らないゲルマラジオ（無電源ラジオ）を作ってみた
受信性能をおおよそ予想することができます。
ポケットラジオで”強力に聞こえる”、”普通に聞こえる”ぐらいの中波 ラジオ放送局ならば、
室内でもFPR-201でおおよそ受信できます。

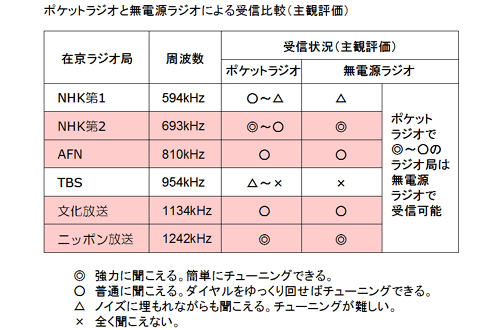

＜当所在地にて主観評価を行った時の受信状況＞
特徴
●電源なしで中波ラジオが受信可能。電源を使用せずにラジオ放送が受信できるゲルマラジオ（鉱石ラジオ）の回路を
基本として、特性最適化を図っています。
●外部アンテナを使わずに受信可能。
微弱な電波を効率良く受信できるよう、コイル線に0.04mm/420本リッツ線を
採用し、さらにアンテナロッドに高Q(Quality-factor)で損失が低いコイルを
2個搭載したアンテナコイルを採用しています。
●放送をクリアに受信可能。
2個のコイルから構成される複同調LC共振回路の採用により、混信に対する分離
性能が高く、放送をクリアに受信することができます。
●受信した信号の減衰を抑えるため、厳選した電子パーツを使用。
放送をさらに聞き取りやすくするために、オーディオで使われる音声トランスを
搭載し、従来品（FPR-101）よりラジオ放送の音質が向上しました。
（注）・強電界地域において、外部アンテナを使わずに放送を受信することができます。
・ご利用される地域や場所によって、受信性能が大きく変わります。
・お客様が期待される性能や目的を達成することに対する保証はしかねます。
・当商品はトランジスタ等による増幅機能を有していません。
概略仕様
アンテナコイルコイル材 フェライトロッド
コイル線 リッツ線
外形 長さ 305mm 直径 30mm
同調回路
回路構成 複同調LC共振回路
ポリバリコン ２連 max.260pF
検波回路
ダイオード 低順方向電圧，低逆方向リーク電流ダイオード
音声回路
イヤホン セラミックイヤホン
セット外形 W305mm × H105mm × D90mm（突起部含む）
セット重さ 約750g
FPR-201 ご使用方法 （取扱説明書）はこちら → FPR-201 ご使用方 法
無電源ラジオの技術解説についてはこちら → 技術解説ページ
